Gitterträgermaschine
GirderOne/Two/Two VSX

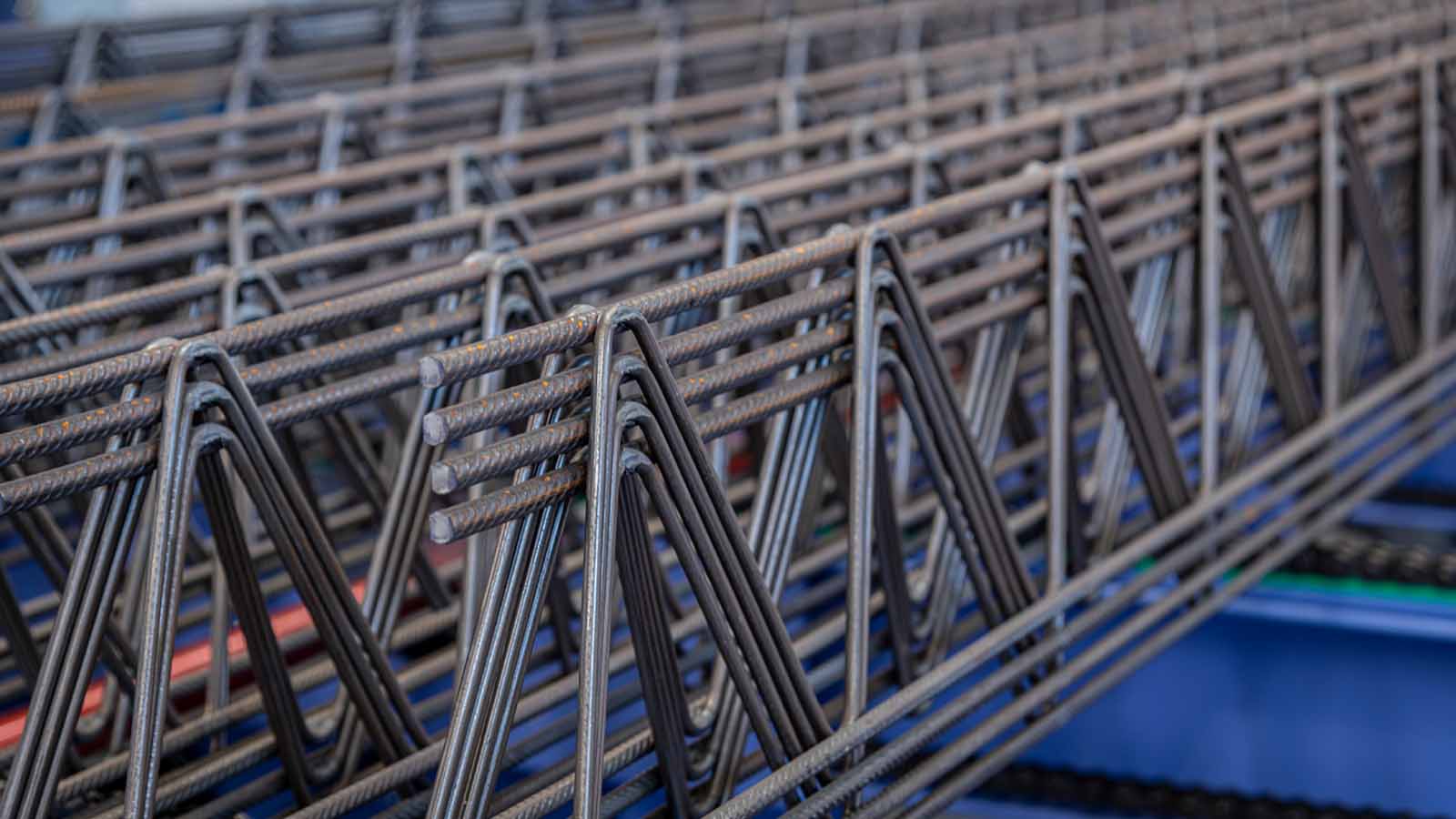

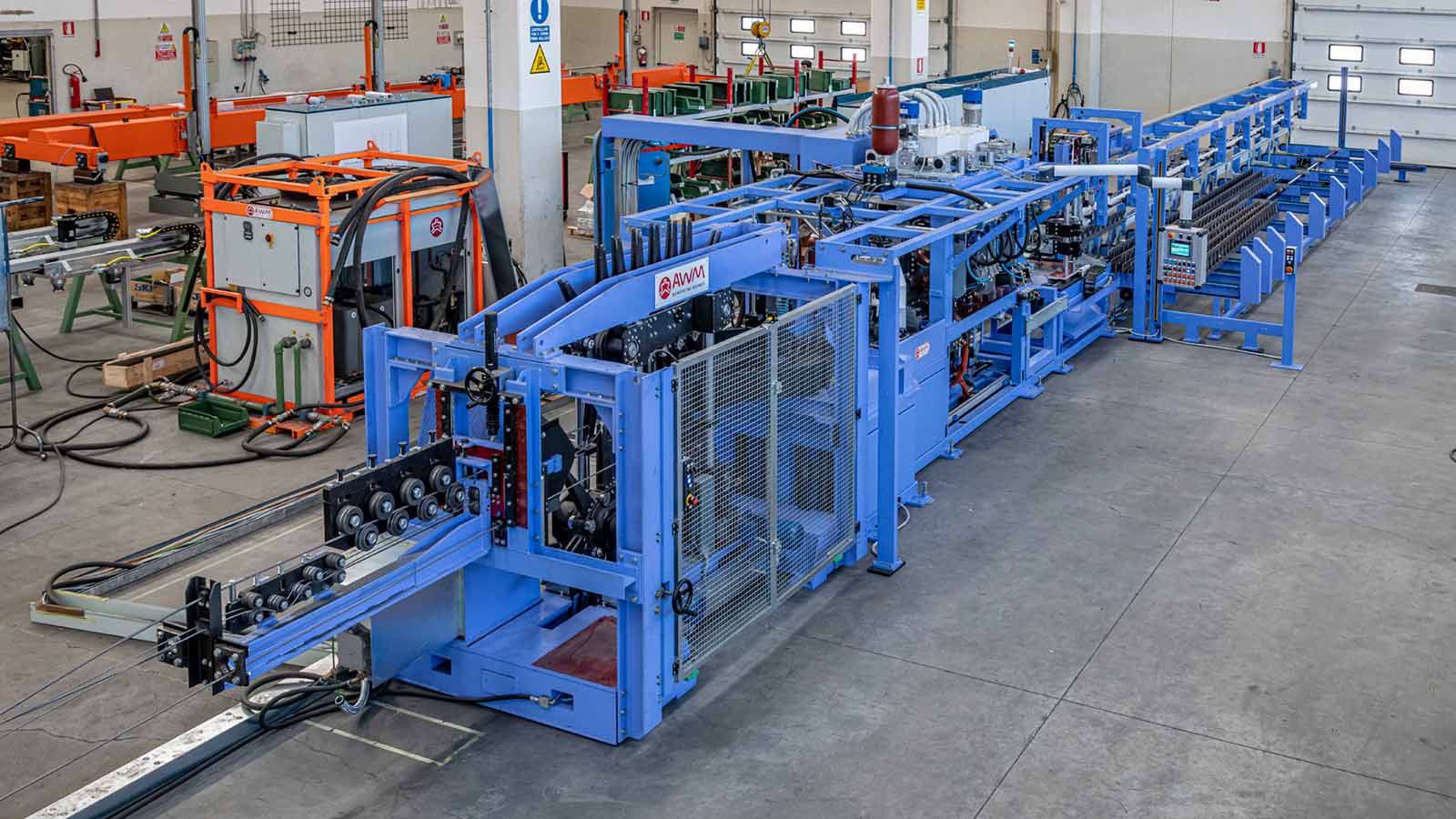

Vollautomatische Gitterträgermaschine, ideal zur Herstellung von Standard-Gitterträgern in großen Stückzahlen.
Die Anlage ist in der Lage, mit einer Vielzahl von verschiedenen Höhen und verschiedenen Durchmessern zu arbeiten.

GIRDERONE – Gitterträger mit "Einzelabstand " mit festem Bügeldrahtabstand von 200 mm;
GIRDERTWO - Gitterträger mit "Doppelabstand" mit festem Bügeldrahtabstand von 200 mm;
GIRDERTWO VSX - Gitterträger mit "Doppelabstand" mit automatischer Regelung des Bügeldrahtabstandes.

TECHNISCHE DATEN


DURCHMESSER DES OBEREN DRAHTS: Ø8 mm - Ø12 mm
DURCHMESSER DES UNTEREN DRAHTS: Ø8 mm – Ø12 mm
DURCHMESSER DES BÜGELDRAHTS: Ø4 mm - Ø8 mm (glatter Draht)
DIAGONALABSTAND: 200 mm (variabel 190-210 mm, Modell VSX)
GITTERTRÄGERLÄNGE: 1.600 – 14.000 mm
GITTERTRÄGERHÖHE:
    Girderone 70 - 400 mm
    Girdertwo 80 - 330 mm
ROHSTOFF: warm- oder kaltgezogene Drahspulen bis zu 5 t, maximale Zugfestigkeit 500 MPa

GIRDERONE - MASCHINENKONFIGURATION

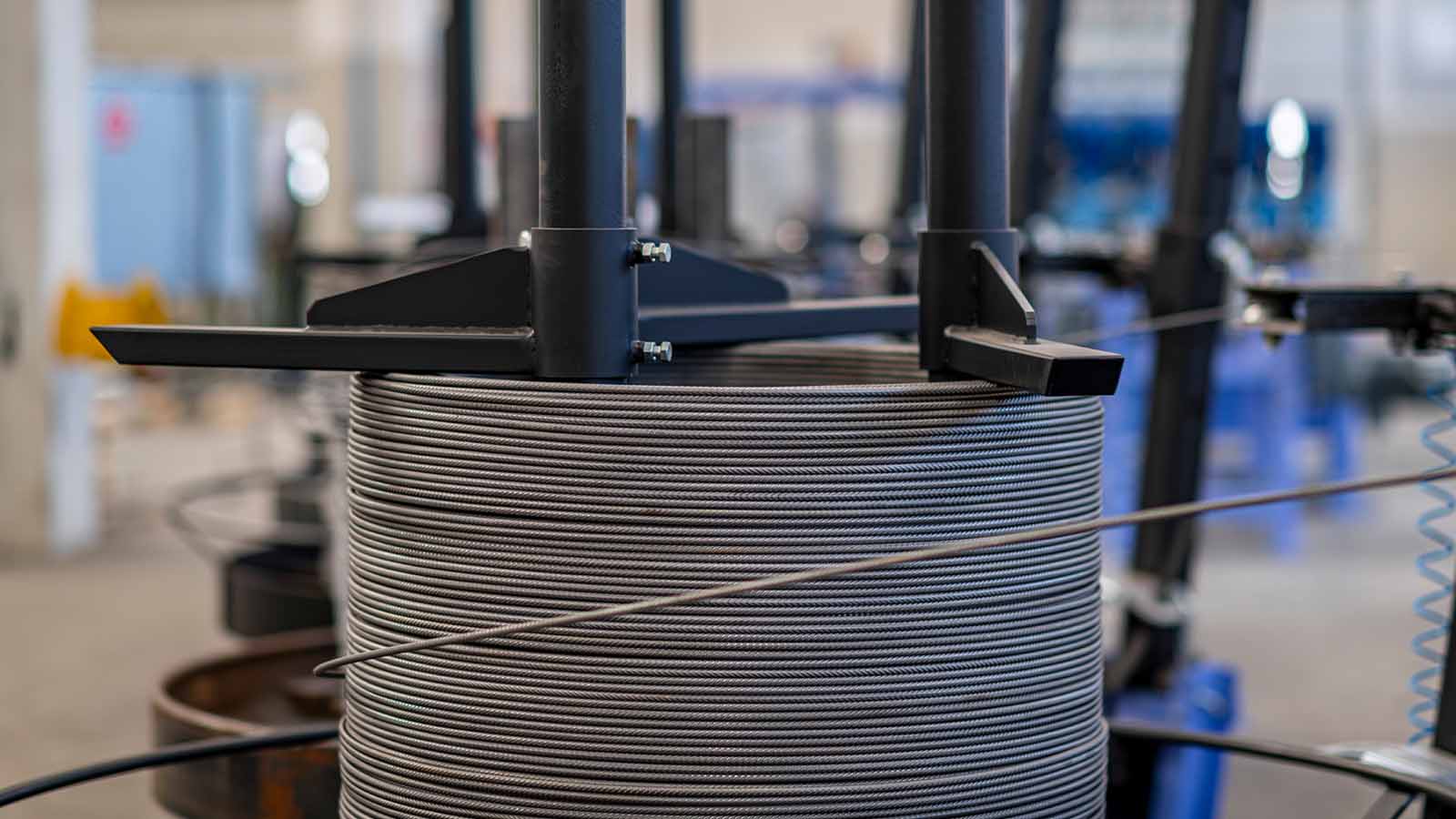

1. Abspulesystem

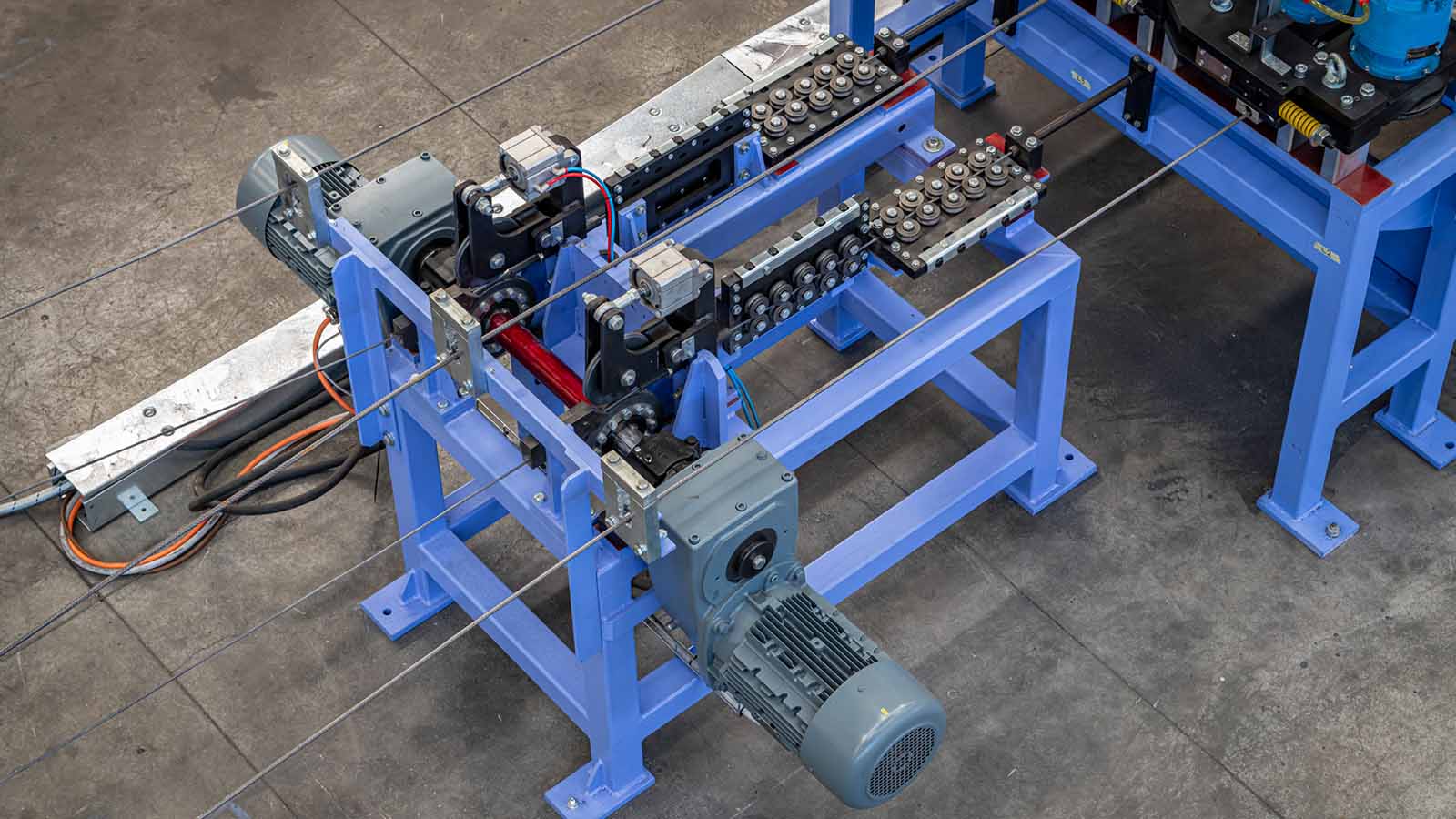

2. Richtsystem

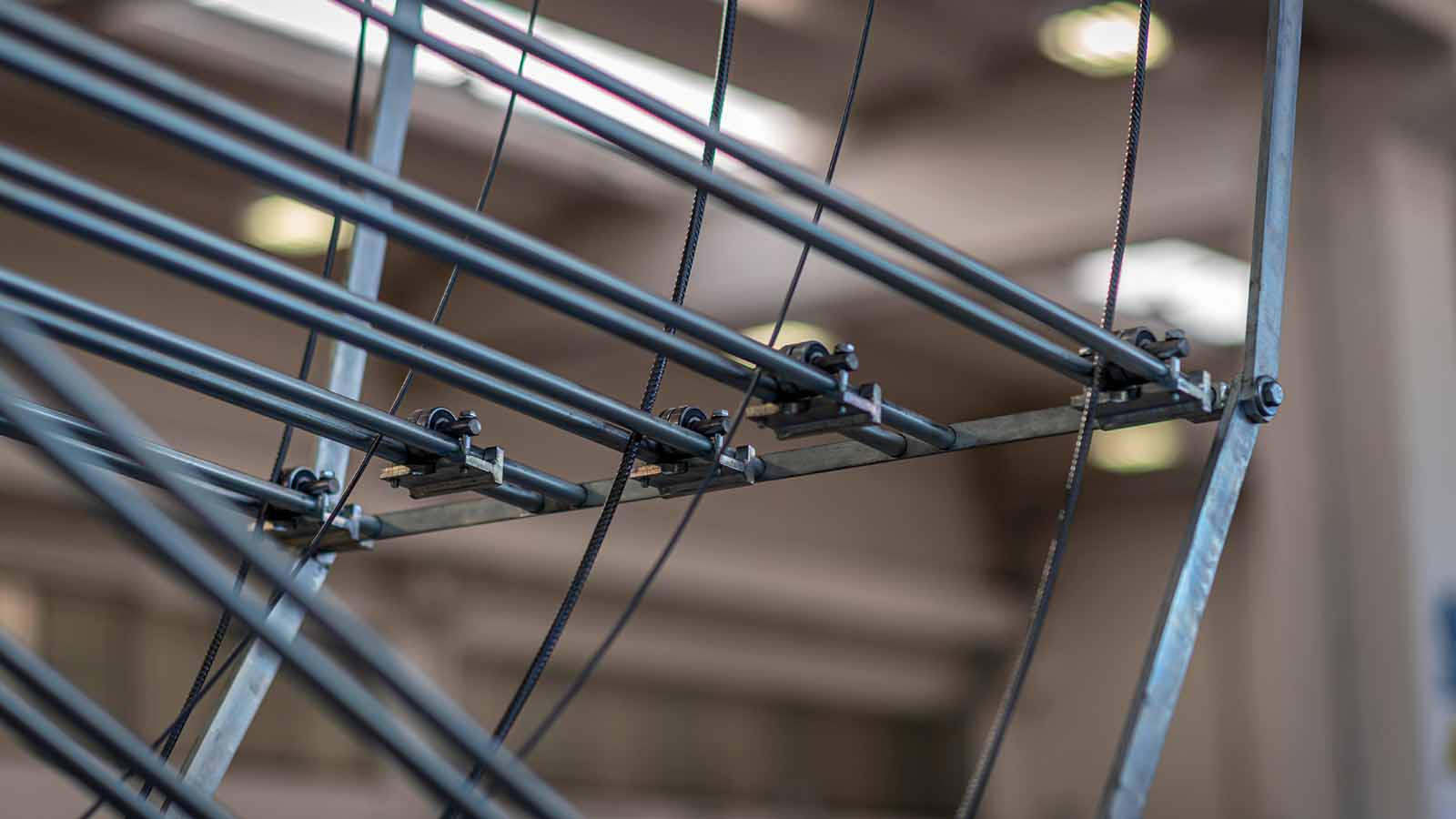

3. Windungkompensator-System

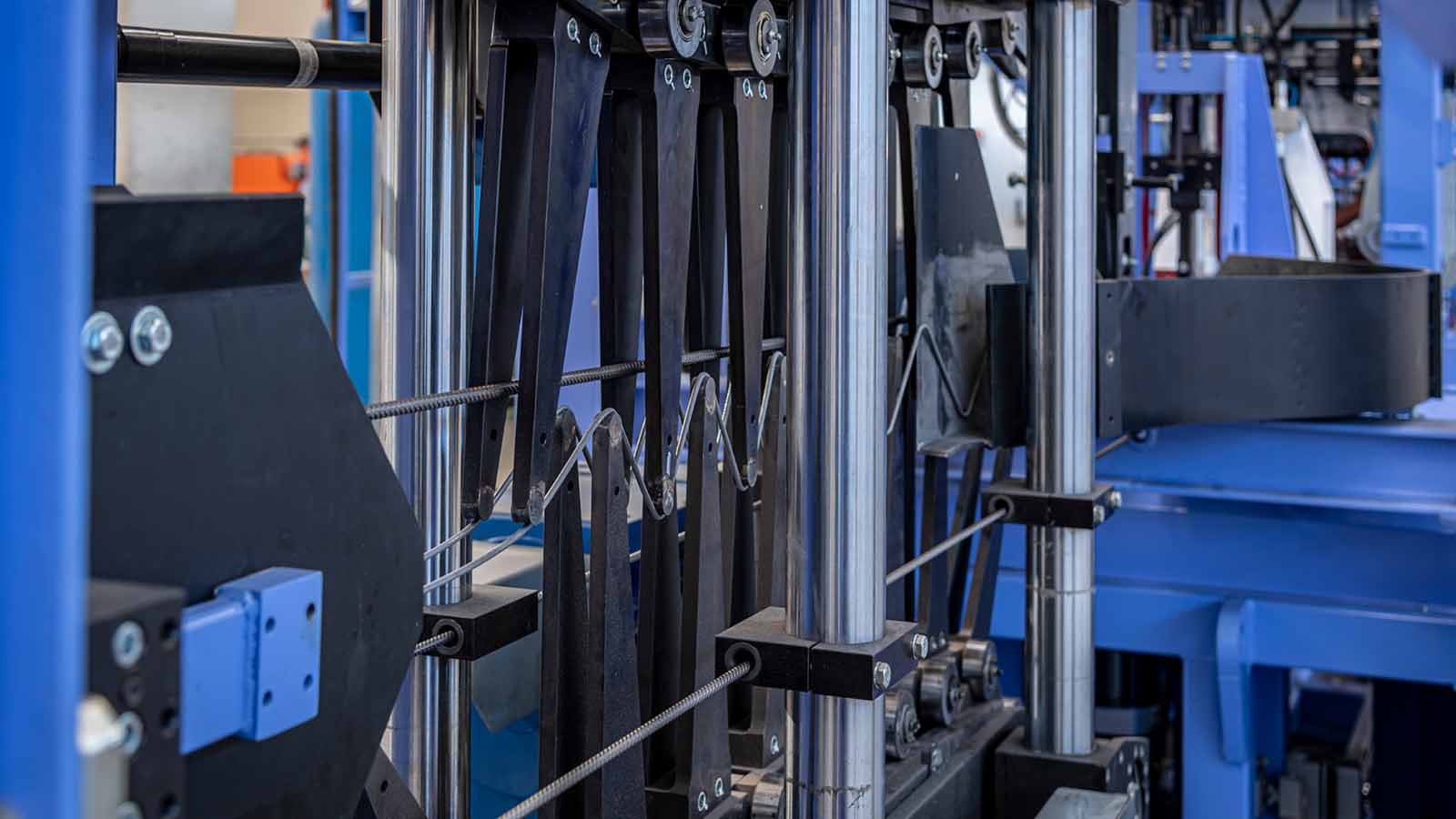

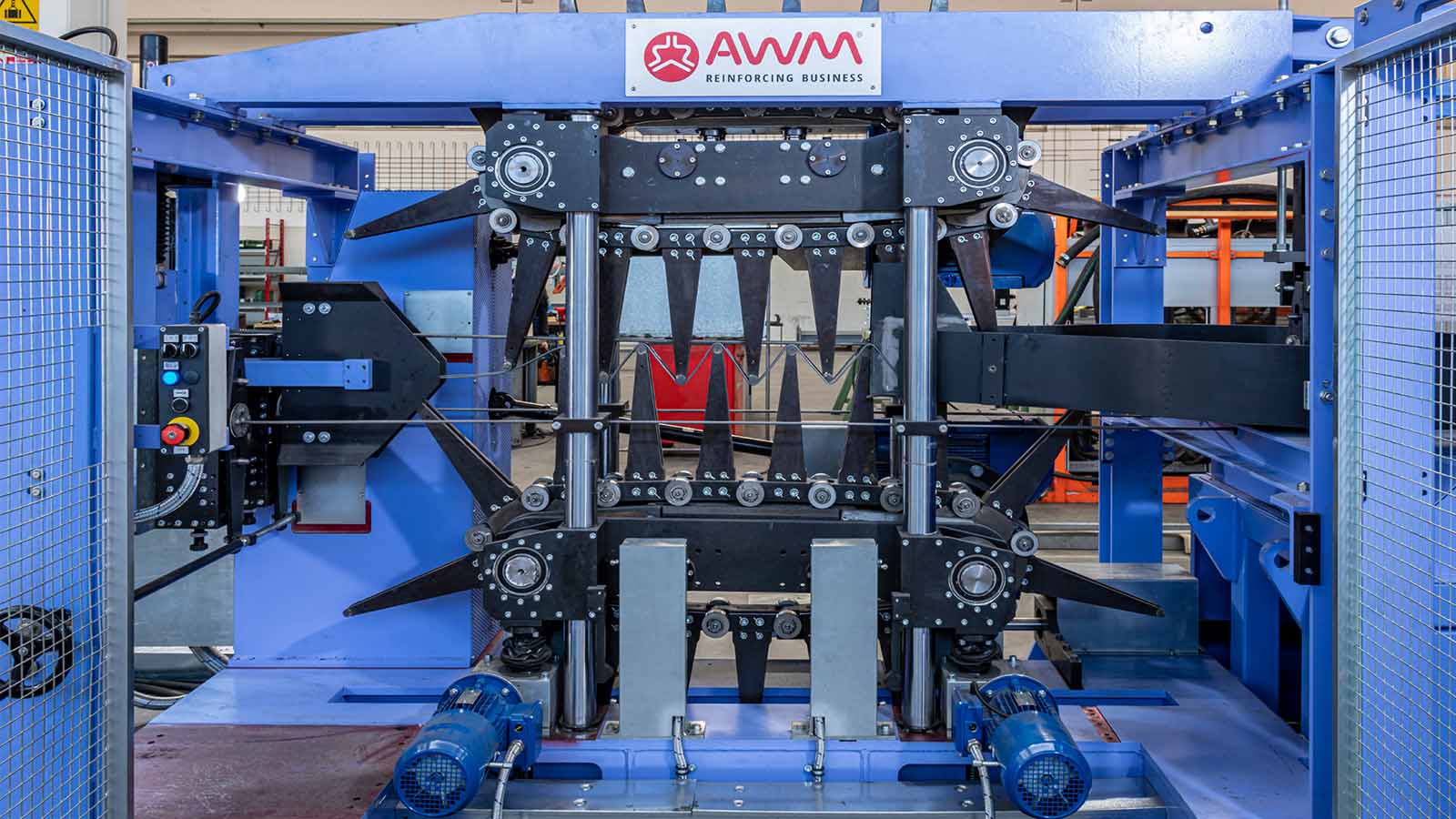

4. Doppelbiegesystem

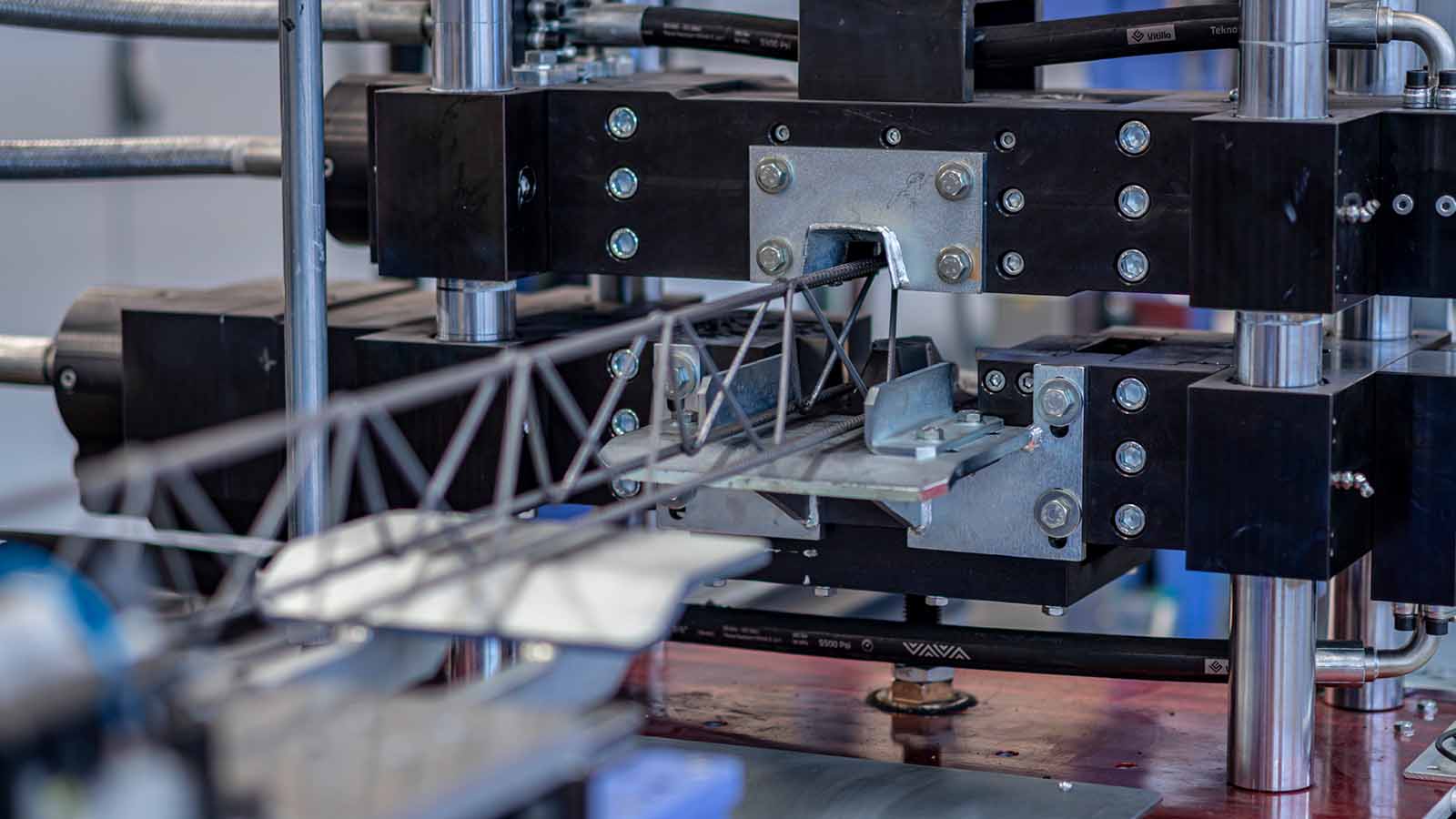

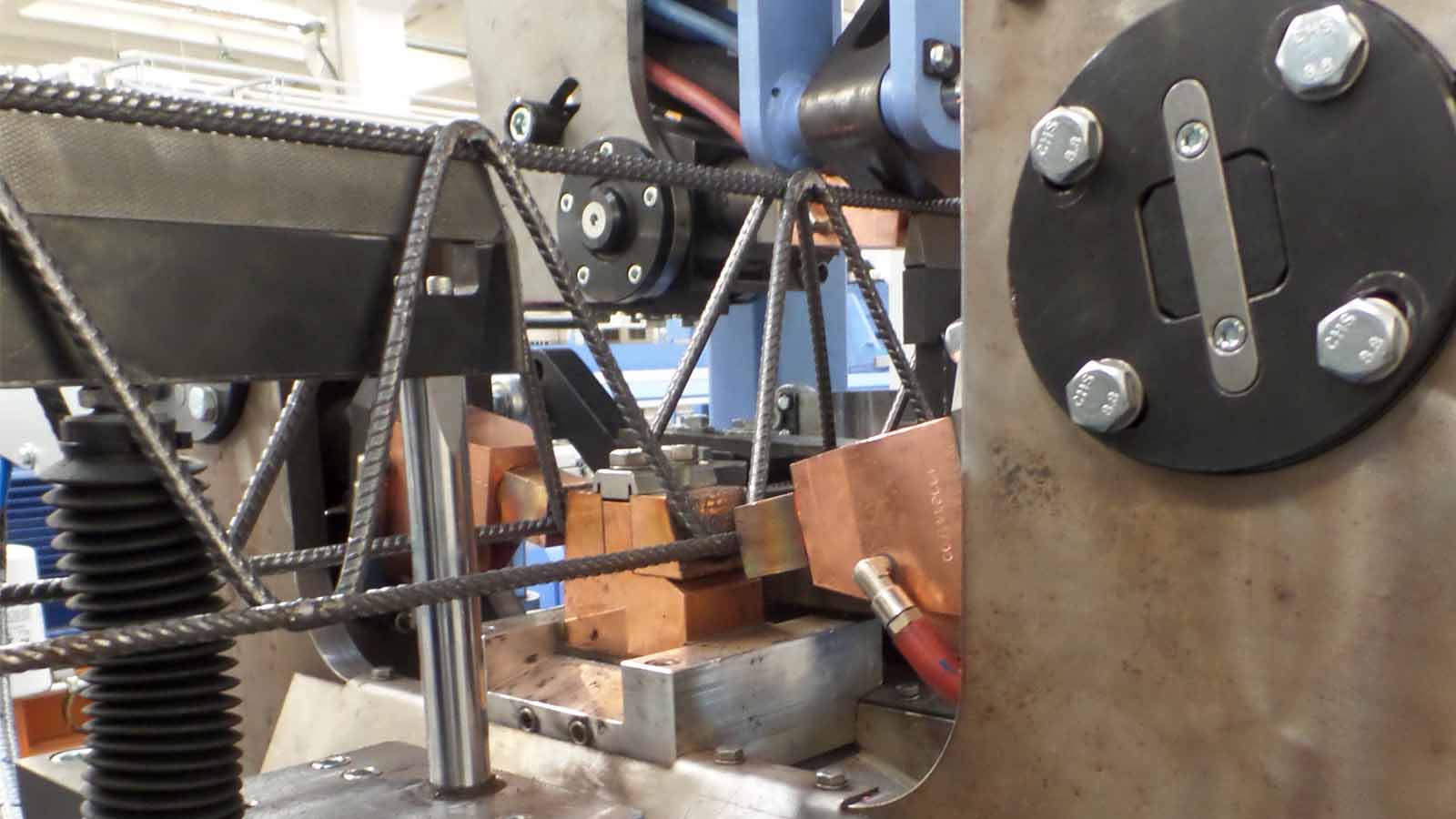

5. Schweißsystem

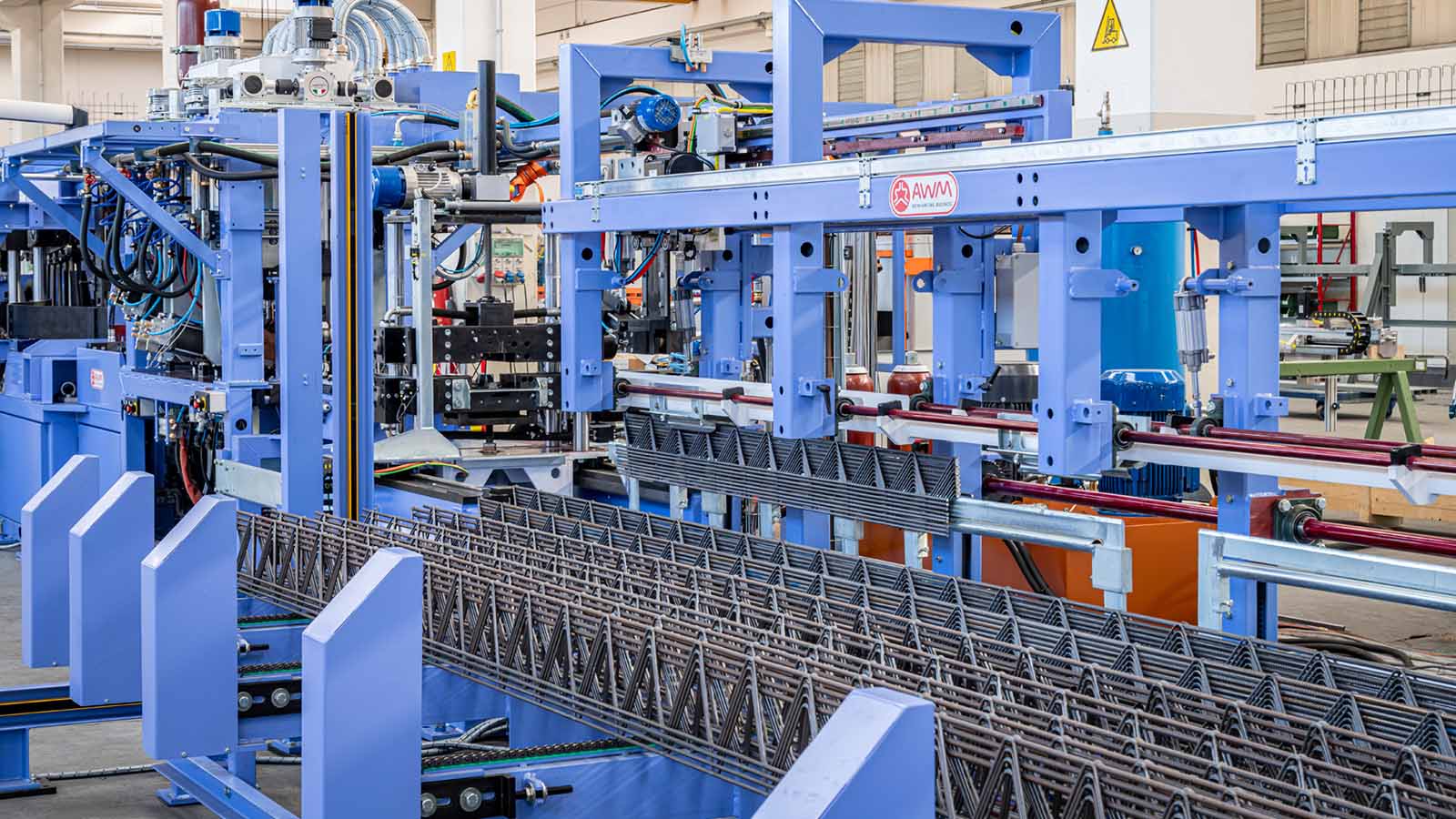

6. Stapelsystem

GIRDERTWO - MASCHINENKONFIGURATION

1. Abspulensystem

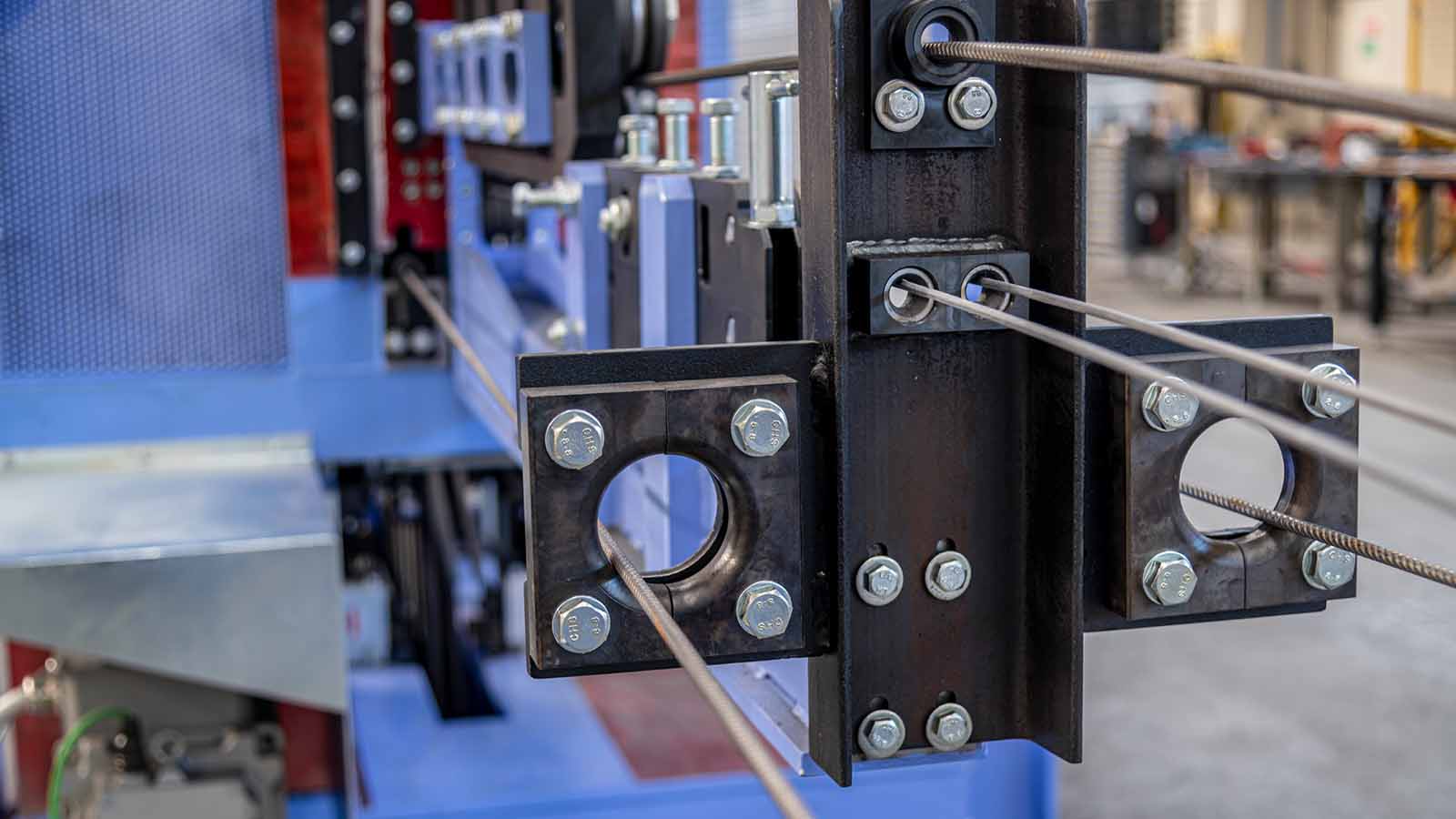

2. Richtsystem
3. Windungkompensator-System
4. Doppelbiegesystem
5. Schweißsystem
6. Stapelsystem

GIRDERTWO VSX - MASCHINENKONFIGURATION

1. Abspulensystem
2. Richtsystem
3. Windungkompensator-System
4. Doppelbiegesystem
5. Schweißsystem
6. Stapelsystem
